Anlagen für die Farbeindringprüfung

(Penetrierprüfung)

Wir die Fa. K+D Flux Technic GmbH+Co. KG fertigen Maschinen und Geräte für die Farbeindringprüfung (Pentreierprügung). Aufgrund unserer eignen Konstruktion (elektrisch wie auch mechanisch) können wir auf die individuellen Bedürfnisse und Wünsche unserer Kunden eingehen.


Nachfolgend haben wir Ihnen eine Übersicht der bereits erfolgreich verwirklichten Kundenprojekte zusammengestellt.


Wir erstellen Ihnen auch gerne ein Angebot für Ihr Projekt bzw. Ihre Bauteile. Auf unserer Kontaktseite erfahren Sie wie Sie uns erreichen können. -> Kontaktseite

Video

Die Penetrieranlage für die Anwendung eines ROT/ WEISS oder auch FLUORESZIERENDEN Prüfsystems mit E-Statik und bis zu 500 kg ausgelegt besteht aus folgenden Komponenten:


Eindringstation (ROT) zum Penetrieren mit Abtropfbereich inkl. Absaugung


Waschstation für die Zwischenreinigung


Station zum Trockenentwickeln (WEISS) und Beurteilen inkl. Absaugung


Eindringstation (ROT/FLUORESZIEREND) zum Penetrieren mit Abtropfbereich inkl. Absaugung.

Lichte Behälter-Abmessungen: Länge 1200 mm (links:500mm; rechts 700mm), Breite 630 mm, Tiefe 740 mm


Tauchbecken links, Abtropfbereich rechts mit Ablauf in den Tank Waschstation für die Zwischenreinigung

Lichte Behälter-Abmessungen: Länge 1200 mm (links:500mm; rechts 700mm), Breite 630 mm, Tiefe 740 mm


Station zum Trockenentwickeln (WEISS) und Beurteilen inkl. Absaugung klappbare Spritzschutzwände Drehplatte mit 500kg Tragkraft

Abmessungen: Länge 1200 mm, Breite 630 mm, Tiefe 300 mm

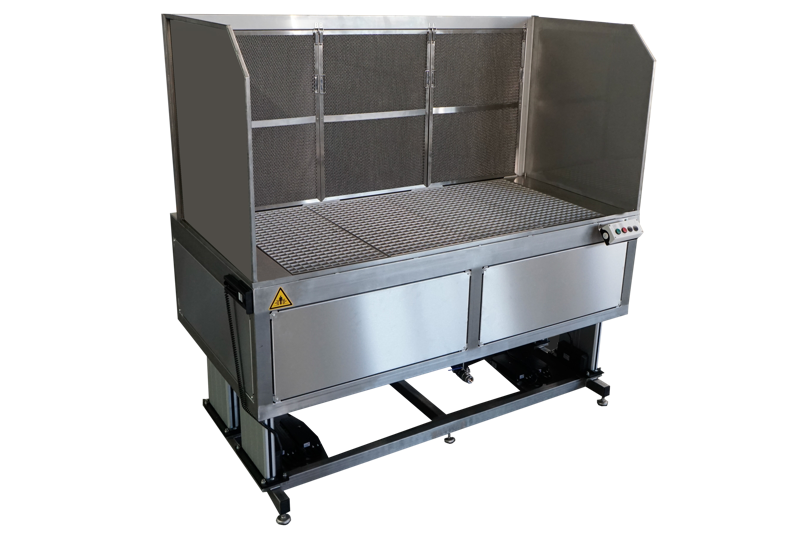

Penetriertisch mit Elektro-Mechanischer Höhenverstellung für die Anwendung eines ROT/ WEISS oder auch FLUORESZIERENDEN Prüfsystems.


- Gestell inkl. Wanne aus Edelstahl

- Elektro- mechanische Höhenverstellung

- mit eingelegtem Gitterrost auf 3 Ebenen positionierbar

- Absaugung Ventilator über Gestrick- und Feinfilter

- Tragfähigkeit 1000 kg

- Arbeitshöhen von 750 mm - 1000 mm

- geführte Hubbewegung

- 3 Benutzer und somit 3 unterschiedliche Höheneinstellungen   programmierbar.


Lichte Abmessungen: Länge: 1000 mm, Breite: 2000 mm, Tiefe: 500 mm

Manuelle Penetrieranlage mit E-Statik Entwicklerstation zur Anwendung eines FLUORESZIERENDEN Prüfsystems.


Eindringstation zum Penetrieren im Tauchverfahren mit Abtropfbereich



Emulgatorstation


Waschstation für die Zwischenreinigung mit Durchlauferhitzer


Trockenkammer


Station zum Trockenentwickeln (WEISS) mit E-Statik inkl. Absaugung


Betrachtungsplatz mit Verdunklungskabine und UV-Beleuchtung

Teilautomatische Penetrieranlage mit E-Statik zur Anwendung eines FLUORESZIERENDEN Prüfsystems.


Eindringstation mit 4 verschiedenen Prüfmitteln für jedes Prüfmittel E-Statikeinheit  zum Penetrieren


Korbsystem zum einfachen Transport der Bauteile, Mit Hub- und Dreheinheiten



Emulgatorstationen


Waschstation für die Zwischenreinigung


Trockenofen


Station zum Trockenentwickeln (WEISS) inkl. Absaugung


2x Betrachtungsplatz mit Verdunklungskabine und UV-Beleuchtung

Wasseraufbereitungsanlage mit Aktivkohle Reinigung


2 getrennte Behälter für  Schmutz- und Brauchwasser


Pumpensystem

Penetrierlinie mit Transportkörben


PT-E-Statik , Entwickler E-Statik, Trockenofen und Teilewaschanlage.

Zur Korbtransport außerhalb der Anlage werden spezielle Wägen eingesetzt.

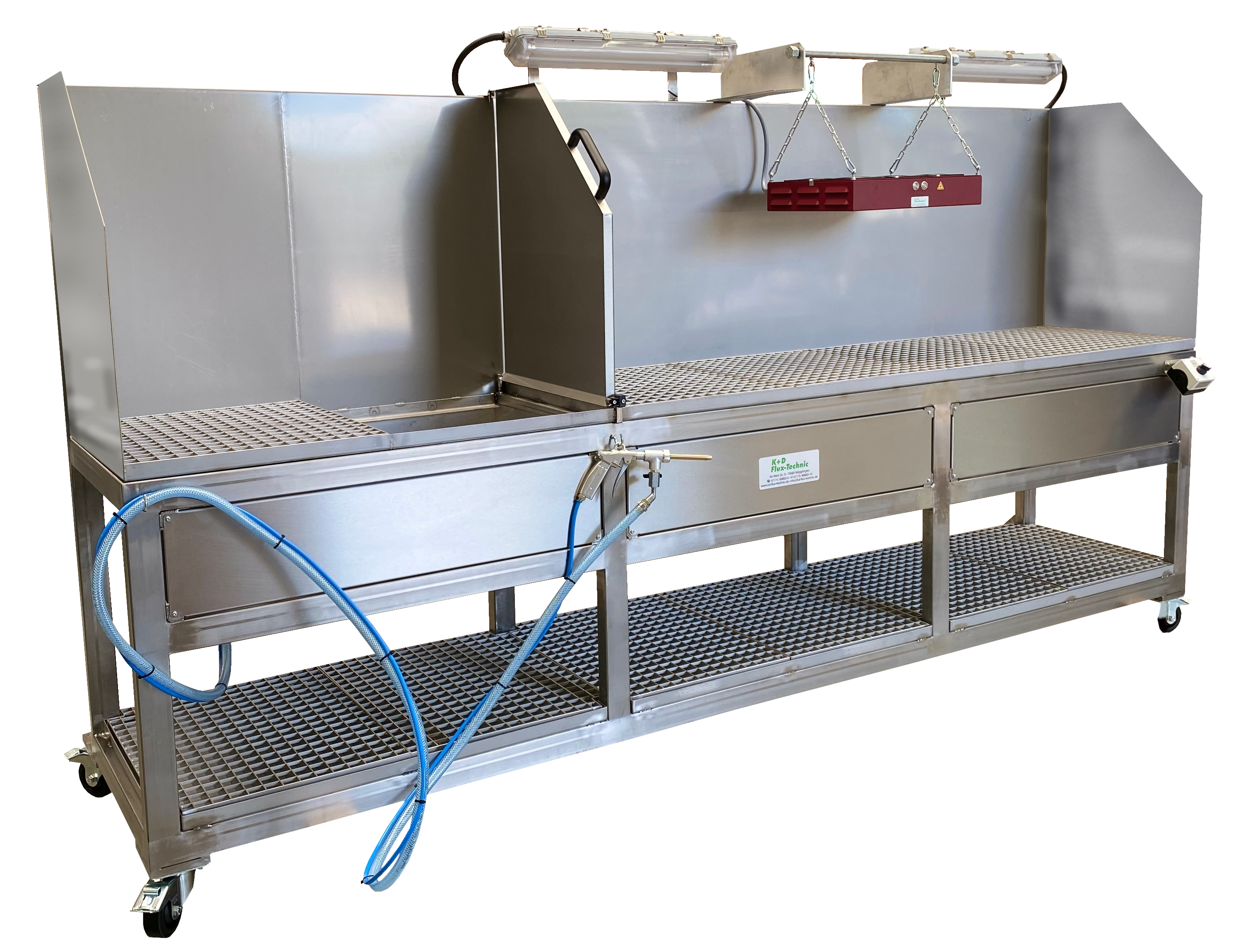

Penetriertriertisch mobil BASIC komplett aus Edelstahl.


mit Tageslicht und UV-Beleuchtung. Für die einfache mobile Prüfung. PT-Platz, Waschplatz mit Luft-Wasser Pistole und Spritzschutz, Trockenbereich und Betrachtungsplatz. Wahlweise mit 1 oder 2 Becken.


Im unteren Bereich viel Ablagefläche mit integrierter Edelstahlwanne.
