VORFÜHRGERÄT / MESSEGERÄT

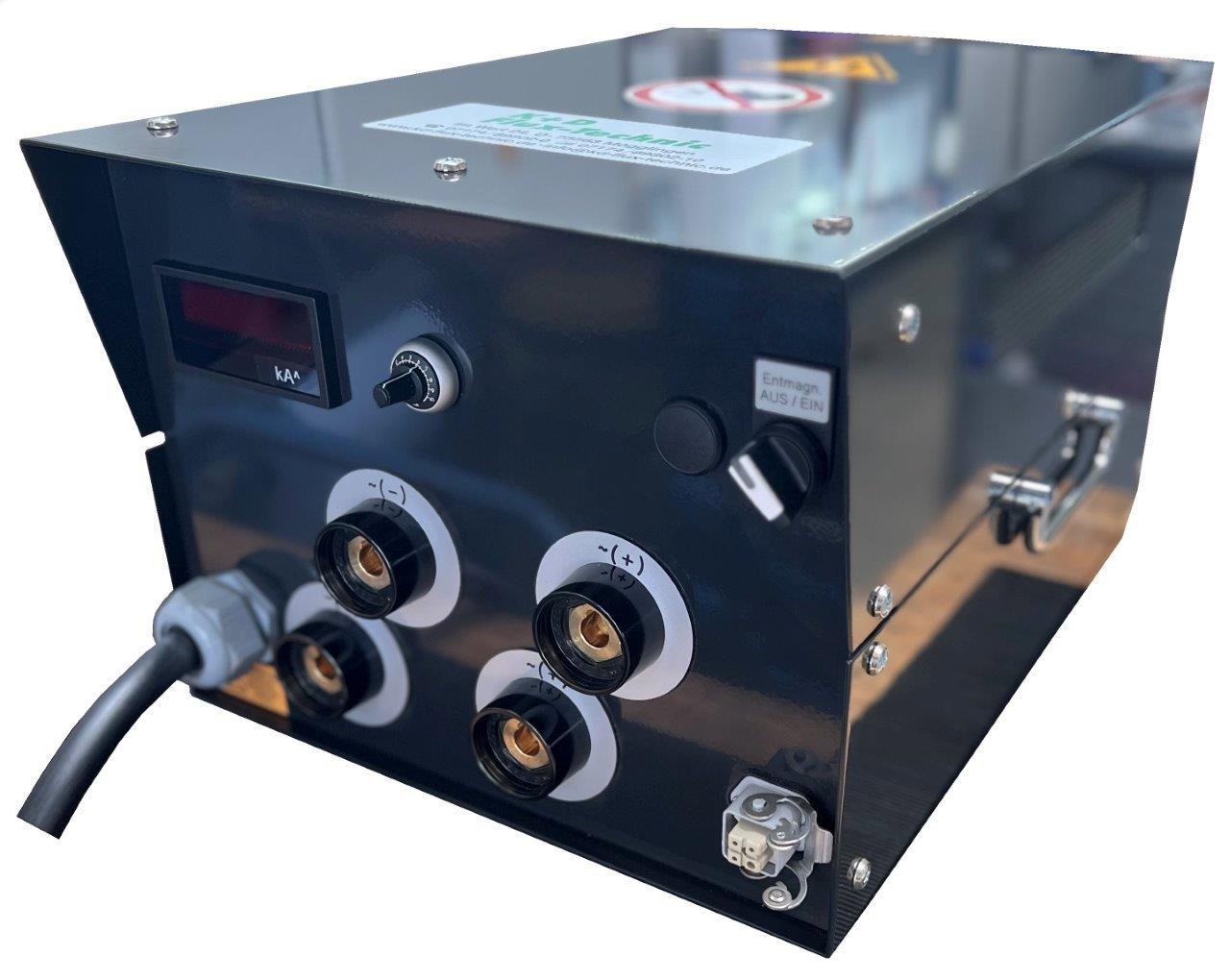

Portaflux 4000

Technische Daten nach DIN 9934-1-3

- Prüfstrom: Wechselstrom

- Prüfstrom, effektiv: max. 2830 A

  Spitze: max. 4000 A

- Prüfstrom-Regelung: stufenlos, elektronisch

- Leerlauf-Spannung: 8,0 V

- Einschaltdauer, relativ: 30 %

  absolut: 6 sec. ein - 14 sec. aus

 Alle Daten gemessen über:

- Hochstromkabel, Länge: 2 Kabelsätze à  3 m

  Querschnitt: 190 mm² = 2 Kabel à  95 mm²

- Werkstück, Länge: 900 mm

  Querschnitt: 80 x 4 mm

Geräte-Abmessungen und Gewichte:

    - Länge                : ca. 520 mm

    - Breite                : ca. 360 mm

    - Höhe                 : ca. 290 mm

    - Gewicht mit Hochstromkabel

      und Elektroden : ca. 87 kg



Netzanschluss: 400 V, 3-phasig

Frequenz: 50 Hz

Leistungsaufnahme: ca. 29 kVA
